Plantilla láser para PCB: por qué se usa y cuánto cuesta

Al solicitar la fabricación de una tarjeta electrónica es común encontrar una opción llamada plantilla láser para PCB, stencil de soldadura o solder paste stencil. A primera vista puede parecer una lámina que simplemente reproduce el contorno de los pads, por lo que resulta razonable preguntarse por qué hace falta y por qué algunos fabricantes la cobran mientras otros dicen incluirla gratis. Sin embargo, no es un dibujo ni una plantilla de inspección: es una herramienta de proceso que permite aplicar pasta de soldadura de manera controlada sobre los pads de montaje superficial. Su precisión influye directamente en la calidad del ensamble, especialmente cuando hay componentes pequeños, encapsulados sin terminales visibles o muchas conexiones cercanas.

Entender su función ayuda a decidir si realmente se necesita en un prototipo, qué información debe enviarse al proveedor y cuáles características justifican el precio. También evita uno de los errores más costosos del ensamble electrónico: recibir una PCB bien fabricada y descubrir después que depositar manualmente la pasta con suficiente uniformidad es mucho más difícil de lo previsto.

¿Qué es una plantilla láser para PCB?

Es una lámina delgada, normalmente metálica en aplicaciones profesionales, que contiene aberturas ubicadas sobre los puntos donde debe depositarse la pasta de soldadura. Estas aberturas se denominan aperturas y suelen obtenerse mediante corte láser a partir de la capa de pasta del diseño electrónico.

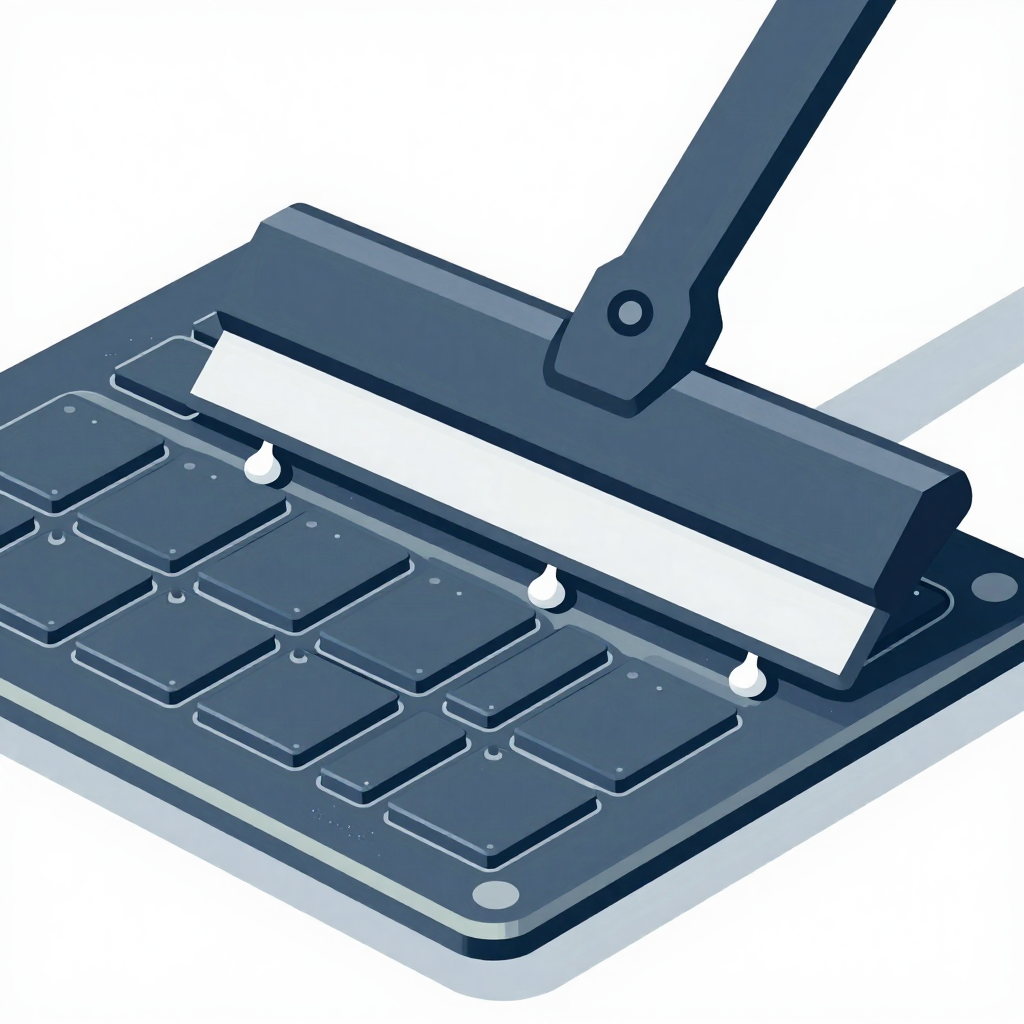

Durante el proceso, la plantilla se alinea con la PCB y se coloca pasta de soldadura sobre su superficie. Una espátula o rasero desplaza la pasta y la fuerza a llenar las aperturas. Al levantar la plantilla quedan depósitos definidos sobre los pads. Después se colocan los componentes SMD y la tarjeta pasa por un proceso de reflujo, en el que la aleación de la pasta se funde y forma las uniones eléctricas y mecánicas.

Por tanto, la plantilla no se limita a mostrar el contorno de los pads. Sus aperturas funcionan como dosificadores. El área de cada abertura, el espesor de la lámina y la facilidad con la que la pasta se libera determinan el volumen aproximado depositado. Ese volumen debe ser suficiente para formar una unión confiable, pero no tan alto como para provocar puentes entre terminales.

¿Por qué se necesita una plantilla en el ensamble SMT?

Aplicar pasta con una jeringa puede funcionar en una tarjeta muy sencilla, con pocos componentes grandes y separaciones amplias. El problema aparece cuando se intenta repetir el depósito decenas o cientos de veces. Una pequeña diferencia de presión, tiempo o posición cambia la cantidad aplicada. La plantilla convierte esa operación manual y variable en un proceso mucho más uniforme.

Control del volumen de pasta

La cantidad de pasta no depende únicamente del tamaño visible del pad. También intervienen el espesor de la plantilla, la geometría de la apertura, las propiedades de la pasta y la capacidad de liberación al separar la lámina. Una plantilla correctamente diseñada permite que depósitos equivalentes reciban volúmenes similares en toda la tarjeta.

Mayor precisión de posicionamiento

Las aperturas bien alineadas dejan la pasta sobre el área útil de cada pad, con bordes definidos. Esto facilita la colocación de componentes y disminuye la posibilidad de contaminar zonas adyacentes. Durante el reflujo, la tensión superficial de la soldadura puede ayudar a centrar componentes ligeramente desplazados, pero no corrige una impresión deficiente ni elimina un exceso severo de pasta.

Repetibilidad entre tarjetas

En una serie de prototipos o producción, la repetibilidad suele ser tan importante como la precisión de una sola unidad. Con un stencil es posible imprimir varias PCB manteniendo un proceso comparable, siempre que se controle la alineación, la presión del rasero, la limpieza y el estado de la pasta.

Mejor desempeño con encapsulados exigentes

Componentes de paso fino, QFN, DFN, circuitos integrados con pad térmico inferior y otros encapsulados de alta densidad son particularmente sensibles al volumen aplicado. Depositar la pasta punto por punto puede producir puentes, uniones insuficientes o una elevación irregular del componente. En estos casos, una plantilla deja de ser una comodidad y se convierte en una herramienta esencial para lograr un resultado repetible.

¿Es obligatoria para fabricar la PCB?

No. Es importante diferenciar la fabricación de la tarjeta desnuda del ensamble de componentes. El fabricante puede producir el laminado, las pistas, perforaciones, máscara antisoldante y acabado superficial sin utilizar el stencil que recibe el cliente. La plantilla se emplea posteriormente para imprimir pasta durante el ensamble SMT.

Por eso, si solo se va a ordenar la PCB y los componentes se soldarán con cautín, puede no ser necesaria. Tampoco suele utilizarse para aplicar soldadura en componentes convencionales de orificio pasante. No obstante, conviene evaluar la densidad real del diseño antes de descartarla.

¿Por qué se corta con láser?

El corte láser permite generar muchas aperturas pequeñas con buena precisión y repetibilidad a partir de información digital. En comparación con métodos manuales, evita depender de herramientas físicas distintas para cada geometría y facilita producir una plantilla personalizada para cada diseño de PCB.

La denominación correcta sería, de forma más descriptiva, plantilla de pasta de soldadura cortada por láser. El láser es el método usado para fabricar las aberturas; no participa directamente durante la aplicación de pasta ni durante el reflujo.

En plantillas metálicas, el proceso requiere una fuente láser, óptica, movimiento y parámetros adecuados al material y a la precisión solicitada. No cualquier máquina láser sirve automáticamente para producir stencils electrónicos de alta densidad. La longitud de onda, el control del haz, la estabilidad mecánica, la extracción y el software de preparación influyen en el resultado. Para metales delgados se utilizan tecnologías compatibles con metal, como sistemas láser de fibra configurados para este tipo de trabajo; un equipo CO2 convencional no es la elección habitual para cortar acero inoxidable con aperturas electrónicas finas.

Cómo se diseña la plantilla a partir del PCB

El proveedor no debería fabricar el stencil copiando sin revisión toda la capa de cobre. Normalmente se utiliza la capa de pasta superior o inferior generada por el software de diseño electrónico. Esta capa define dónde se desea imprimir, pero puede necesitar ajustes de ingeniería.

1. Seleccione el lado correspondiente: una PCB con componentes SMD en ambas caras puede requerir plantillas o configuraciones de impresión para cada lado.
2. Revise la capa de pasta: confirme que no existan aperturas sobre pads que no deban recibir pasta, puntos de prueba o zonas reservadas para otros procesos.
3. Valide encapsulados críticos: compare el patrón recomendado por el fabricante del componente con el footprint utilizado en la tarjeta.
4. Ajuste aperturas cuando corresponda: no siempre deben ser idénticas al cobre. Algunas se reducen, segmentan o cambian de forma para controlar la transferencia.
5. Defina formato y orientación: indique dimensiones útiles, referencias, cara de impresión y ubicación de la PCB dentro del área de trabajo.
6. Confirme el método de sujeción: una plantilla sin marco puede ser práctica para prototipos, mientras que una enmarcada ofrece tensión y manejo más consistentes en procesos repetitivos.

Un caso importante es el pad térmico central de ciertos encapsulados. Abrir toda el área como una sola ventana puede depositar demasiada pasta, elevar el componente o generar vacíos. Con frecuencia se utiliza un patrón dividido en varias aperturas. La geometría exacta debe basarse en las recomendaciones del componente y en el proceso de ensamble, no en una regla universal.

Por qué una plantilla láser para PCB tiene costo

Aunque la pieza final parezca una lámina sencilla, cada stencil es normalmente un producto personalizado. El precio no corresponde solo al valor del metal, sino a una cadena de preparación, fabricación y control.

• Revisión de archivos: el proveedor debe importar los datos, comprobar escalas, capas, aperturas y posibles inconsistencias.
• Preparación CAM: puede ser necesario orientar el diseño, añadir referencias, compensar geometrías y generar trayectorias compatibles con la máquina.
• Material: el tipo de lámina, su espesor, dimensiones y calidad superficial afectan el costo.
• Tiempo de máquina: una tarjeta con miles de aperturas requiere más procesamiento que un diseño pequeño y sencillo.
• Acabado: la eliminación de residuos, limpieza, pulido u otros tratamientos pueden mejorar la liberación de pasta, pero agregan operaciones.
• Inspección: las aberturas deben revisarse para detectar obstrucciones, deformaciones o cortes incompletos.
• Marco y tensión: una plantilla montada en marco incorpora materiales, ensamblaje y un volumen de transporte mayor.
• Empaque y logística: una lámina delgada puede doblarse o dañarse, por lo que necesita protección adecuada.

Además, el costo de preparación se distribuye de forma diferente según el volumen. Hacer una sola plantilla para un prototipo concentra en una unidad el trabajo de ingeniería y alistamiento. Cuando se integra dentro de un servicio de ensamble o de un pedido mayor, el proveedor puede distribuir ese costo entre otros conceptos.

¿Por qué algunos fabricantes dicen que es gratis?

La respuesta corta es que existen distintos modelos comerciales. Un stencil incluido no significa que el material, la máquina y el trabajo no tengan costo. El proveedor puede incorporarlo en el precio de las PCB, asumirlo como promoción, limitarlo a ciertos tamaños o compensarlo mediante el servicio de ensamble y envío.

Antes de comparar ofertas, conviene verificar qué significa exactamente “gratis”. Es posible que se trate de una plantilla sin marco, de dimensiones limitadas o entregada únicamente junto con un pedido específico. También pueden cobrarse por separado el transporte, un marco reutilizable, acabados adicionales o modificaciones posteriores.

La comparación correcta no debe hacerse solo con la línea del stencil. Hay que revisar el costo total puesto en Colombia, el formato recibido, el plazo, la revisión técnica incluida y la posibilidad de reutilizarlo. Una opción aparentemente gratuita puede resultar menos conveniente si no se ajusta al equipo de impresión o llega sin protección suficiente.

Diagnóstico paso a paso antes de pedirla

1. Cuente las unidades que ensamblará. Cuantas más tarjetas haya, mayor será el ahorro de tiempo frente a la dosificación manual.
2. Identifique el componente más exigente. La decisión suele estar determinada por el paso más fino o por el encapsulado inferior más complejo, no por el promedio de la tarjeta.
3. Defina cómo aplicará la pasta. Compruebe si utilizará un soporte manual, una impresora de stencil o un sistema de alineación propio.
4. Revise espacio y formato. El tamaño exterior debe ser compatible con la mesa, el marco o las guías disponibles.
5. Confirme el espesor con el proveedor de ensamble. No debe elegirse únicamente por costumbre, porque afecta el volumen en todos los pads.
6. Inspeccione los archivos finales. Use la misma revisión de versión aplicada a los Gerber de fabricación para evitar pedir un stencil de una revisión anterior.
7. Solicite claridad comercial. Pregunte si incluye marco, acabado, revisión de aperturas, empaque y envío.

Errores comunes al usar un stencil de soldadura

• Asumir que las aperturas deben copiar exactamente los pads: algunos componentes necesitan reducción, segmentación o geometrías específicas.
• Ordenar la cara equivocada: la orientación puede generar confusión, especialmente al observar una plantilla separada de la PCB.
• Usar demasiada presión: presionar el rasero en exceso no garantiza una mejor impresión y puede favorecer manchas o desplazamientos.
• Levantar la plantilla lateralmente: una separación controlada y lo más perpendicular posible ayuda a conservar la forma del depósito.
• No fijar la tarjeta: si la PCB se mueve durante la pasada o el levantamiento, la pasta queda corrida respecto a los pads.
• Ignorar la limpieza: pasta seca u obstrucciones cambian el volumen transferido y perjudican las impresiones siguientes.
• Trabajar con una plantilla doblada: una deformación impide el contacto uniforme con la superficie y favorece que la pasta se filtre por debajo.
• Corregir todo en el horno: el perfil de reflujo es importante, pero no puede compensar puentes y faltantes originados por una impresión deficiente.

¿Se puede reutilizar?

Sí, siempre que corresponda a la misma revisión del PCB, conserve su geometría y se limpie correctamente. Una plantilla metálica puede utilizarse en múltiples ciclos, pero su vida útil depende del manejo, almacenamiento, método de limpieza y exigencia del proceso. Debe guardarse protegida contra dobleces, contaminación y golpes en los bordes.

Si se modifica el footprint, la ubicación de componentes o la capa de pasta, es necesario comprobar si la plantilla anterior continúa siendo compatible. Incluso cuando las dimensiones exteriores de la tarjeta no cambian, una sola apertura desplazada puede hacer inviable su reutilización.

Una herramienta pequeña con gran impacto en el ensamble

La plantilla láser para PCB no es un accesorio decorativo ni una copia del diseño de pads. Es el medio que controla dónde y cuánto material se deposita antes del montaje SMD. Su principal valor está en la uniformidad, la velocidad y la reducción de defectos, mientras que su precio refleja un trabajo personalizado de preparación digital, corte, acabado e inspección.

Para prototipos muy simples puede ser posible trabajar sin ella. Cuando aumentan la densidad, el número de unidades o la complejidad de los encapsulados, el ahorro inicial suele convertirse en más tiempo de retrabajo y mayor riesgo de fallas. Si necesita evaluar tecnologías de corte láser compatibles, equipos, repuestos o la integración del proceso, Importasia ofrece soluciones y soporte técnico especializado en Colombia para analizar cada aplicación sin asumir que una misma configuración sirve para todos los materiales y niveles de precisión.

Preguntas frecuentes

¿Una plantilla láser para PCB es necesaria para fabricar la tarjeta?

No es necesaria para fabricar la PCB desnuda. Se utiliza durante el ensamble SMT para depositar pasta de soldadura antes de colocar los componentes y realizar el reflujo.

¿Por qué el espesor del stencil es importante?

El espesor participa en la definición del volumen de pasta que puede quedar sobre cada pad. También influyen el área y la forma de las aperturas, la pasta utilizada y la forma en que esta se libera al levantar la plantilla.

¿Por qué un fabricante incluye gratis la plantilla y otro la cobra?

Se debe principalmente a modelos comerciales diferentes. El costo puede estar incorporado en el precio de las PCB o del ensamble, ofrecerse como promoción o limitarse a plantillas sin marco y tamaños determinados.

¿Puedo aplicar pasta de soldadura sin stencil?

Sí, una jeringa puede ser suficiente para pocas tarjetas con componentes grandes y separados. En diseños densos, componentes de paso fino o varias unidades, la plantilla mejora considerablemente la velocidad y repetibilidad.
