Dimensiones ejes máquina láser: cómo elegir X e Y

Elegir las dimensiones de los ejes de una máquina láser parece sencillo hasta que aparecen las preguntas importantes: ¿el eje X debe ser más corto que el Y?, ¿qué tan largo puede ser el puente móvil?, ¿conviene diseñar la mesa según la lámina completa o según las piezas que se fabrican todos los días? Una decisión incorrecta puede producir una máquina grande en apariencia, pero lenta, flexible, difícil de escuadrar o con menos área útil de la esperada.

La comunidad técnica suele coincidir en un principio clave: cuando uno de los ejes corresponde al puente móvil o gantry, mantener ese tramo relativamente corto mejora de forma importante la rigidez y el desempeño dinámico. El problema no suele ser solamente que un riel largo se pandee por su propio peso. En una máquina en movimiento importan especialmente la flexión lateral, la torsión, la masa móvil, la aceleración y la capacidad de conservar la geometría durante cortes rápidos.

Sin embargo, no basta con repetir que X debe ser menor que Y. La nomenclatura cambia entre fabricantes y diseños: algunas máquinas llaman X al recorrido del cabezal sobre el puente, mientras otras asignan las letras según la orientación de la mesa o del software. Por eso, la decisión correcta debe partir de la arquitectura mecánica y no únicamente del nombre del eje.

¿Qué significan realmente las dimensiones X e Y?

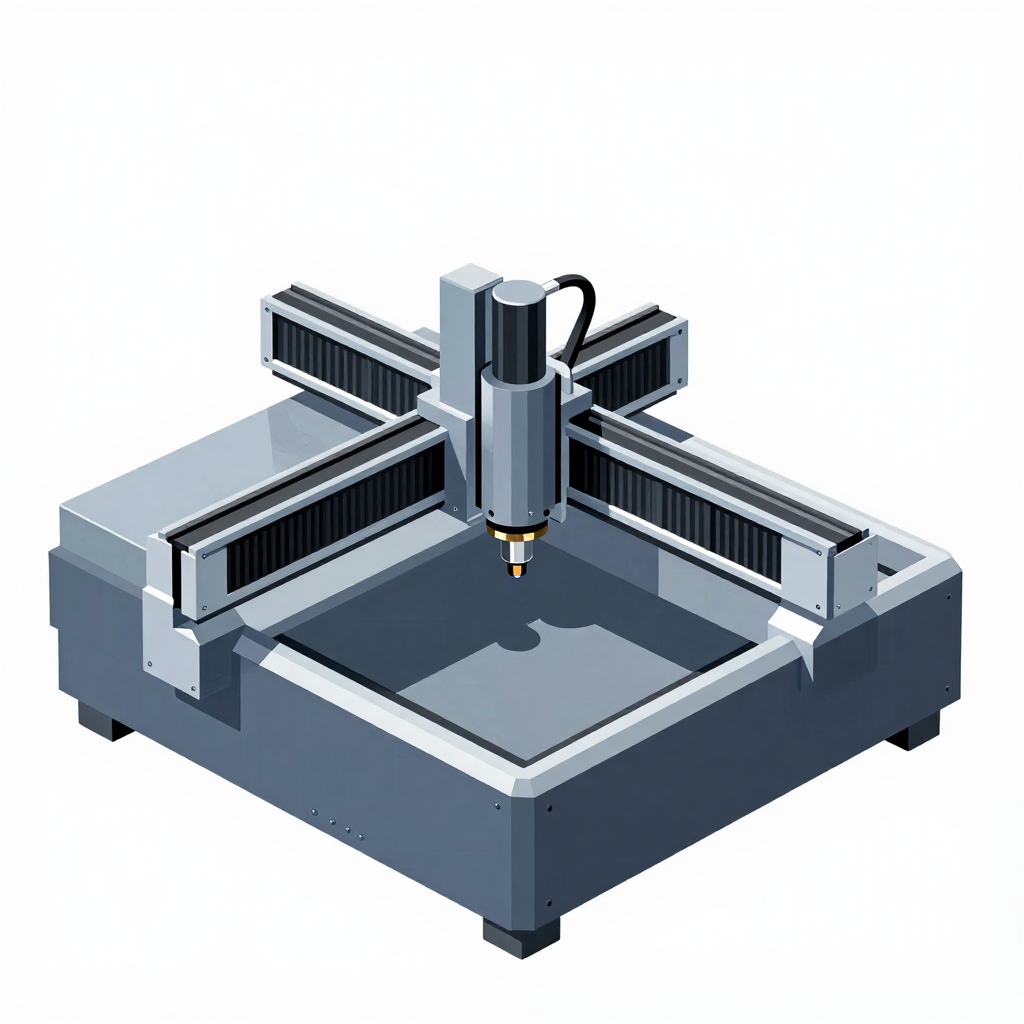

En una máquina láser CNC, X e Y describen los dos movimientos del plano de trabajo. Normalmente, uno desplaza el cabezal a lo largo de una viga transversal y el otro mueve esa viga sobre los laterales de la estructura. La combinación permite posicionar el haz en cualquier punto del área disponible.

Es importante diferenciar tres medidas que con frecuencia se confunden:

• Longitud física del riel: medida total del elemento de guiado instalado.
• Recorrido mecánico: distancia que el carro puede desplazarse entre sus límites físicos, descontando carros, soportes, topes y componentes de transmisión.
• Área útil de trabajo: zona donde el punto focal puede cortar o grabar de manera segura y repetible.

Un riel de determinada longitud no entrega automáticamente el mismo recorrido. Los carros ocupan espacio, el cabezal tiene un desplazamiento respecto a su soporte y las cadenas portacables necesitan radios de curvatura adecuados. También puede existir una franja no utilizable por la ubicación de finales de carrera, boquilla, estructura o sistema de extracción.

Por eso, al comparar dimensiones de ejes de una máquina láser, la especificación más útil para producción es el área efectiva de corte, no la longitud externa de la mesa ni la de los perfiles.

¿El eje X debe ser más corto que el eje Y?

En una arquitectura de pórtico convencional, suele ser favorable que el eje que cruza la mesa —frecuentemente llamado X— sea el más corto. Esto reduce la luz libre del puente y permite obtener mayor rigidez con una masa razonable. El eje longitudinal, normalmente Y, puede extenderse con apoyos distribuidos a ambos lados de la mesa.

La recomendación se entiende mejor si se identifica cuál componente se mueve:

• Si el cabezal recorre una viga transversal y esa viga completa se desplaza longitudinalmente, conviene limitar la longitud transversal tanto como lo permita la producción.
• Si el diseño utiliza otra orientación o intercambia los nombres X e Y, debe mantenerse corto el tramo móvil sin apoyo intermedio, aunque en el controlador reciba otro nombre.
• Si la mesa o el material se desplazan mientras el puente permanece fijo, el análisis de masas y rigidez cambia y debe evaluarse la arquitectura completa.

Hacer el eje transversal más largo no significa que la máquina vaya a fallar de inmediato. La consecuencia directa será una mayor capacidad de corte en esa dirección, pero también aumentarán las exigencias sobre el perfil, la transmisión, los soportes y la motorización. Una ampliación aparentemente pequeña puede obligar a reforzar varios subsistemas para conservar el mismo desempeño.

Rigidez: el factor que limita un eje largo

Cuando se pregunta por la mayor longitud posible para X, no existe una cifra universal. El límite depende del material y la sección del puente, la separación de los apoyos, el peso del cabezal, la transmisión, la aceleración esperada y la precisión requerida.

En este contexto, rigidez no es lo mismo que resistencia. Una viga puede soportar la carga sin romperse y aun así flexionarse lo suficiente para afectar el proceso. En láser CO2, esa deformación puede alterar la alineación del haz, la altura de enfoque o la perpendicularidad del cabezal. En sistemas que transportan una fuente o un cabezal más pesado, también puede generar vibraciones y pérdida de precisión en cambios de dirección.

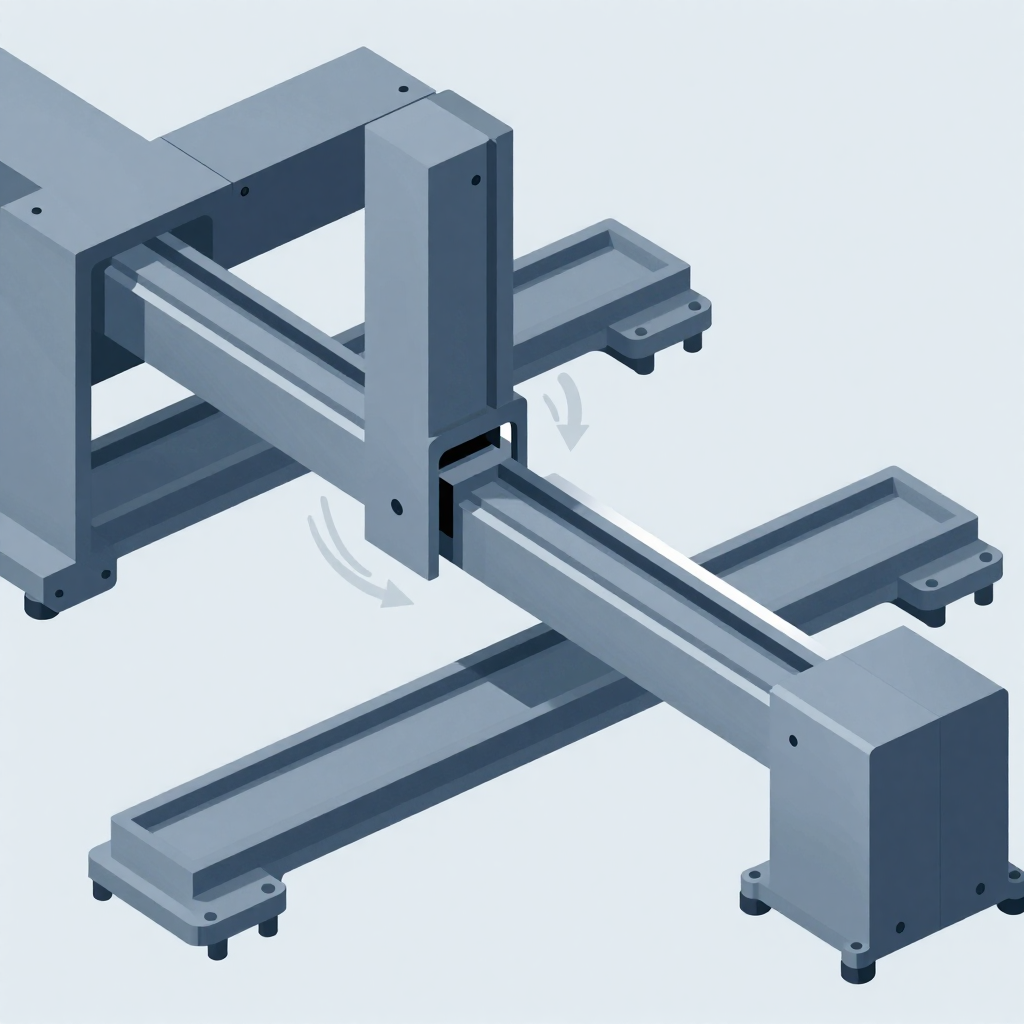

El puente está sometido a varias condiciones:

• Flexión vertical causada por su peso y por los componentes instalados.
• Flexión horizontal durante aceleraciones y frenadas.
• Torsión si la fuerza de transmisión o el centro de masa no están alineados con la estructura.
• Vibración residual al ejecutar esquinas, detalles pequeños o cambios rápidos de trayectoria.
• Descuadre si ambos extremos del pórtico no avanzan de manera sincronizada.

Un puente largo suele necesitar mayor sección para conservar la rigidez. Ese refuerzo incrementa la masa móvil; a su vez, una masa superior requiere más fuerza para acelerar y detenerse. Si el sistema no se redimensiona, la solución habitual termina siendo reducir aceleración y velocidad para evitar vibraciones o pérdida de pasos. De ahí la observación práctica de que, en igualdad de condiciones, un eje transversal más largo tiende a producir una máquina más lenta.

Cómo elegir las dimensiones de los ejes paso a paso

1. Parta del producto, no del tamaño máximo disponible

Haga una lista de los materiales y trabajos que realmente procesará. Registre el ancho y largo de las láminas compradas, pero también el tamaño de las piezas terminadas, la cantidad por lote y la frecuencia de cada formato. No tiene sentido aumentar permanentemente el pórtico por un trabajo excepcional si ese material puede dividirse antes del corte o procesarse mediante una estrategia de avance.

Conviene diferenciar entre necesidad diaria, necesidad ocasional y posibilidad futura. La primera debe dirigir el diseño; las otras pueden resolverse con margen razonable, alimentación pasante o una máquina de formato diferente.

2. Defina la orientación habitual del material

Coloque, siempre que sea posible, el lado corto del formato bajo el puente y el lado largo en la dirección longitudinal de la mesa. Esta orientación permite conservar un pórtico más corto sin renunciar al largo de corte requerido. También facilita soportar los rieles longitudinales a lo largo de la estructura.

Antes de decidir, revise si las piezas pueden rotarse dentro del software de anidado. En muchos trabajos, una rotación de 90 grados reduce la dimensión transversal necesaria. No obstante, tenga en cuenta la dirección del grano, estampados, recubrimientos o requisitos visuales del material.

3. Convierta el área útil en recorrido mecánico

Una vez definido el rectángulo de corte, calcule el espacio adicional requerido por los carros, el soporte del cabezal, la boquilla, los topes, los sensores y las cadenas portacables. Este margen no debe estimarse únicamente a ojo. Lo recomendable es dibujar el conjunto en sus posiciones extremas y comprobar interferencias.

En los extremos, el centro del haz debe alcanzar el límite del área útil sin que el carro choque ni que la cadena se fuerce. La misma validación se realiza en ambos ejes. También debe comprobarse que las mangueras de aire, refrigeración y extracción conserven un recorrido libre.

4. Identifique el eje estructuralmente crítico

Determine cuál eje forma el puente móvil y mida su luz entre apoyos. Este es normalmente el tramo más sensible a flexión y torsión. No asuma que es X solo porque así aparece en LightBurn, RDWorks u otro controlador. Las letras pueden configurarse; la geometría física no.

Si el ancho elegido obliga a utilizar una viga excesivamente pesada, considere reducir el eje transversal y ampliar el longitudinal. También puede evaluarse otro perfil estructural o arquitectura, pero cualquier modificación debe analizarse como sistema: puente, carros, rieles, correas o husillos, motores, control y bastidor.

5. Compruebe transmisión y sincronización

En recorridos largos, una correa, cremallera o husillo no se comporta igual que en un eje compacto. La longitud puede aumentar elasticidad, vibración, riesgo de desalineación o sensibilidad al montaje. No existe una transmisión ideal para todos los tamaños; su selección depende de velocidad, carga, precisión y mantenimiento.

Cuando el pórtico se impulsa desde ambos laterales, los dos lados deben permanecer sincronizados. Una diferencia de posición convierte el rectángulo de trabajo en un paralelogramo y somete los carros a esfuerzos laterales. El diseño debe permitir escuadrar el puente y verificar periódicamente esa condición.

6. Reserve espacio para operación y mantenimiento

Las dimensiones exteriores serán mayores que el área de corte. Se necesita espacio para abrir tapas, cargar material, retirar residuos, acceder a espejos o guías, limpiar la extracción y revisar componentes eléctricos. Una mesa que cabe exactamente en el lugar disponible puede resultar imposible de mantener o alimentar.

Comparación de proporciones y sus efectos

La tabla no establece una proporción matemática obligatoria. Dos máquinas con la misma área pueden comportarse de forma muy distinta según la calidad del bastidor, la sección del puente, los apoyos y el sistema de movimiento. La proporción es una herramienta de diseño, no un sustituto del cálculo y la validación mecánica.

Cómo validar el tamaño antes de fabricar o comprar

Antes de cerrar la decisión, realice una validación funcional y geométrica:

1. Dibuje el material a escala: ubique los formatos habituales y simule la orientación de las piezas.
2. Marque el área efectiva: diferénciela del recorrido de carros y de las dimensiones exteriores.
3. Modele las posiciones extremas: revise cabezal, boquilla, cables, mangueras y finales de carrera.
4. Evalúe la luz del puente: confirme que su sección y apoyos sean apropiados para la masa y aceleración previstas.
5. Compruebe el acceso: simule carga, descarga, limpieza y mantenimiento.
6. Realice pruebas geométricas: después del montaje, corte o marque un rectángulo grande y compare sus diagonales. Revise también círculos, esquinas y repetibilidad.
7. Configure el software: el tamaño de cama y el origen en LightBurn, RDWorks o el controlador deben coincidir con el recorrido seguro real.

Si las diagonales de una figura grande difieren, puede existir un problema de escuadra. Si aparecen ondulaciones después de esquinas o cambios de sentido, revise rigidez, holguras, tensión de transmisión y parámetros dinámicos. Si el defecto aumenta hacia los extremos, inspeccione alineación de rieles, torsión del bastidor y, en equipos CO2 con trayectoria óptica mediante espejos, alineación del haz en todo el recorrido.

Errores comunes al dimensionar X e Y

• Copiar el tamaño de otra máquina: una configuración adecuada para un perfil, cabezal y transmisión concretos puede no funcionar con componentes diferentes.
• Confundir riel con área útil: ignorar la longitud de carros y soportes produce una cama menor a la esperada.
• Extender el puente sin reforzar el sistema: un perfil más largo cambia rigidez, masa, aceleración y exigencia de los motores.
• Diseñar para el trabajo más raro: sobredimensionar la máquina puede perjudicar todos los trabajos cotidianos por atender una necesidad ocasional.
• Usar las letras como regla absoluta: lo importante es cuál eje constituye el tramo móvil sin apoyo, no si el software lo llama X o Y.
• Buscar velocidad máxima sin considerar aceleración: en piezas pequeñas, la máquina rara vez alcanza su velocidad nominal; la rigidez y el control de cambios de dirección son decisivos.
• Olvidar el espacio exterior: extracción, refrigeración, tablero eléctrico y acceso técnico también forman parte de la instalación.

Entonces, ¿cuál es el tamaño ideal?

El tamaño ideal es el menor rectángulo de trabajo que cubre de forma eficiente la producción habitual, deja un margen funcional y mantiene una estructura suficientemente rígida. En la mayoría de máquinas de pórtico, resulta conveniente orientar el lado corto del material bajo el puente y reservar el recorrido largo para el desplazamiento longitudinal. Esto ayuda a conseguir una máquina más ágil sin sacrificar capacidad útil.

Si el proceso exige un eje transversal grande, no significa que el proyecto sea inviable. Significa que el puente, la transmisión, los apoyos, la sincronización y los parámetros de movimiento deben diseñarse para esa luz. En lugar de preguntar únicamente cuál es el X más largo posible, conviene preguntar qué precisión, aceleración y estabilidad debe conservar ese eje en toda su extensión.

Una selección acertada de las dimensiones de los ejes de la máquina láser mejora la productividad, reduce problemas de alineación y evita invertir en un volumen que no se aprovecha. Para proyectos nuevos, ampliaciones o diagnóstico de equipos, Importasia ofrece máquinas, repuestos y soporte técnico especializado en Colombia, con acompañamiento para relacionar el área de trabajo con las necesidades reales de producción.

Preguntas frecuentes

¿El eje X siempre debe ser más corto que el eje Y?

No necesariamente, porque la asignación de las letras cambia entre diseños y controladores. En una máquina de pórtico suele convenir que el eje correspondiente al puente móvil o tramo transversal sin apoyo sea el más corto, ya que así se favorecen la rigidez y la respuesta dinámica.

¿La longitud del riel corresponde al área útil de corte?

No. La longitud de carros, soportes, topes, sensores y otros componentes reduce el recorrido disponible. Además, el área útil depende de hasta dónde puede llegar realmente el punto focal sin colisiones ni esfuerzos sobre cables y mangueras.

¿Qué ocurre si se construye un eje X demasiado largo?

Un puente más largo tiende a flexionarse y torcerse con mayor facilidad, además de requerir refuerzos que aumentan la masa móvil. Si el conjunto no se redimensiona, puede ser necesario reducir aceleración y velocidad para controlar vibraciones, descuadre o pérdida de precisión.

¿Cómo puedo comprobar que los ejes están escuadrados?

Puede marcar o cortar un rectángulo grande y comparar la longitud de sus dos diagonales. Si son diferentes, revise la sincronización de los laterales del pórtico, los topes de referencia, la alineación de los rieles y la escuadra del bastidor.
